Nátrubok s vypúšťacím ventilom

Nátrubok s vypúšťacím ventilom (Tvarovky - tvarovky kombinované) - Tvarovky kombinované - 06.2020 I, 06.2525 I, 06.3232 I (tvarovky).

Pridať do zoznamu

Sanitas
Cena

na vyžiadanie!

Katalóg Tvarovky
Kategória Tvarovky kombinované
Výrobca Sanitas
farba
  • Environmentálne zodpovedný výrobca

    Environmentálne zodpovedný výrobca

    Kompletný katalóg výrobkov

    Katalóg výrobkov

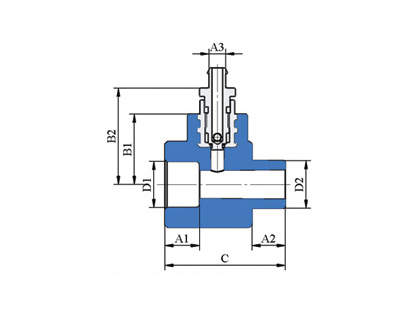

Tvarovky kombinované - 06.2020 I, 06.2525 I, 06.3232 I

D1
[mm]
D2
[mm]
A1
[mm]
A2
[mm]
A3
[mm]
B1
[mm]
B2
[mm]
C
[mm]
20 20 14,5 14 7 29,5 50 50,5 06.2020 I 10 0.063
25 25 16 16 7 29,5 50 52,5 06.2525 I 5 0.061
32 32 18 18 7 33 53,5 57 06.3232 I 5 0.073


A - hĺbka naváracieho priemeru,   B - vzdialenosť od stredu,   C - celková dĺžka,   D - navárací priemer
G, V - veľkosť závitu,   R - rozteč,   t - hrúbka steny
- číslo výrobku,   - balenie malé (ks),   - balenie veľké (ks),   - hmotnosť (kg),   - farba
