Prechodný ventil
Ventily - 65.2020, 65.2525, 65.3232, 65.4040, 65.5050

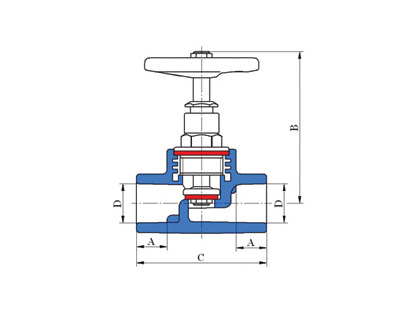

| D [mm] |
A [mm] |
B [mm] |
C [mm] |
 |
 |
 |
 |
| 20 | 14,5 | 77 | 64 | 65.2020 | 10 | 50 | 0.153 |
| 25 | 16 | 86 | 78 | 65.2525 | 10 | 50 | 0.220 |
| 32 | 18 | 97 | 82 | 65.3232 | 10 | 30 | 0.315 |
| 40 | 20,5 | 110 | 100 | 65.4040 | 5 | – | 0.563 |
| 50 | 23 | 120 | 117 | 65.5050 | 2 | – | 0.835 |
A - hĺbka naváracieho priemeru,
B - vzdialenosť od stredu,
C - celková dĺžka,
D - navárací priemer
G, V - veľkosť závitu,
R - rozteč,
t - hrúbka steny
- číslo výrobku,
- balenie malé (ks),
- balenie veľké (ks),
- hmotnosť (kg),
- farba
