D-G prechodka priama, závit vonkajší

D-G prechodka priama, závit vonkajší (Tvarovky - tvarovky kombinované) - Tvarovky kombinované - 23.2020A, 23.2020A1, 23.2020B, 23.2025, 23.2520, 23.2525A, 23.2525B, 23.2532, 23.3232A, 23.3232B, 23.4040, 23.5050, 23.6363 (tvarovky).

Pridať do zoznamu

Sanitas
Cena

na vyžiadanie!

Katalóg Tvarovky
Kategória Tvarovky kombinované
Výrobca Sanitas
farba
  • Environmentálne zodpovedný výrobca

    Environmentálne zodpovedný výrobca

    Kompletný katalóg výrobkov

    Katalóg výrobkov

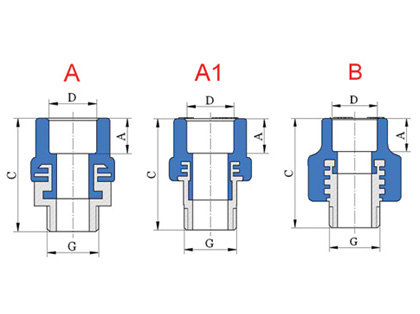

Tvarovky kombinované - 23.2020A, 23.2020A1, 23.2020B, 23.2025, 23.2520, 23.2525A, 23.2525B, 23.2532, 23.3232A, 23.3232B, 23.4040, 23.5050, 23.6363

D
[mm]
G
[„]
A
[mm]
C
[mm]
20 1/2 14,5 46,5 23.2020A 20 200 0.069
20 1/2 14,5 46,5 23.2020A1 20 200 0.050
20 1/2 14,5 47,5 23.2020B 20 200 0.066
20 3/4 14,5 52 23.2025 20 100 0.102
25 1/2 16 48,5 23.2520 20 100 0.074
25 3/4 16 52 23.2525A 20 100 0.105
25 3/4 16 54 23.2525B 20 100 0.098
25 1 16 59,5 23.2532 20 100 0.174
32 1 18 58,5 23.3232A 20 100 0.170
32 1 18 60 23.3232B 20 100 0.186
40 5/4 20,5 79,5 23.4040 4 0.365
50 6/4 23,5 86,5 23.5050 4 0.389
63 2 27 95 23.6363 2 0.555


A - hĺbka naváracieho priemeru,   B - vzdialenosť od stredu,   C - celková dĺžka,   D - navárací priemer
G, V - veľkosť závitu,   R - rozteč,   t - hrúbka steny
- číslo výrobku,   - balenie malé (ks),   - balenie veľké (ks),   - hmotnosť (kg),   - farba
