T-kus redukovaný

T-kus redukovaný (Tvarovky - tvarovky celoplastové) - Tvarovky celoplastové - 04.202520, 04.252020, 04.252520, 04.252025, 04.322032, 04.322532, 04.402040, 04.402540, 04.403240, 04.503250, 04.504050, 04.633263, 04.634063, 04.635063 (tvarovky).

Pridať do zoznamu

Sanitas
Cena

na vyžiadanie!

Katalóg Tvarovky
Kategória Tvarovky celoplastové
Výrobca Sanitas
farba
  • Environmentálne zodpovedný výrobca

    Environmentálne zodpovedný výrobca

    Kompletný katalóg výrobkov

    Katalóg výrobkov

Tvarovky celoplastové - 04.202520, 04.252020, 04.252520, 04.252025, 04.322032, 04.322532, 04.402040, 04.402540, 04.403240, 04.503250, 04.504050, 04.633263, 04.634063, 04.635063

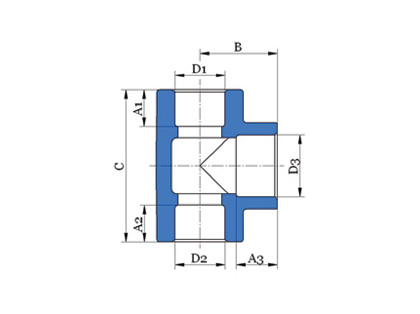

D1
[mm]
D2
[mm]
D3
[mm]
A1
[mm]
A2
[mm]
A3
[mm]
B
[mm]
C
[mm]
20 20 25 14,5 14,5 16 30 60 04.202520 50 0.040
25 20 20 16 14,5 14,5 32 60 04.252020 50 0.038
25 20 25 16 14,5 16 30 60 04.252520 50 0.036
25 25 20 16 16 14,5 30 60 04.252025 50 200 0.037
32 32 20 18 18 15 31 70 04.322032 20 100 0.048
32 32 25 18 18 16 32 70 04.322532 20 100 0.047
40 40 20 20,5 20,5 14,5 39 83 04.402040 10 50 0.083
40 40 25 20,5 20,5 16 39 83 04.402540 10 50 0.080
40 40 32 20,5 20,5 18 41,5 83 04.403240 10 50 0.084
50 50 32 23,5 23,5 18 43 99 04.503250 5 30 0.137
50 50 40 23,5 23,5 20,5 46 99 04.504050 5 30 0.141
63 63 32 27 27 18 59,8 118 04.633263 5 15 0.310
63 63 40 27 27 20,5 59,8 118 04.634063 5 15 0.300
63 63 50 27 27 23,5 59,8 118 04.635063 5 15 0.305


A - hĺbka naváracieho priemeru,   B - vzdialenosť od stredu,   C - celková dĺžka,   D - navárací priemer
G, V - veľkosť závitu,   R - rozteč,   t - hrúbka steny
- číslo výrobku,   - balenie malé (ks),   - balenie veľké (ks),   - hmotnosť (kg),   - farba
