Kríženie rúr (Tvarovky - tvarovky celoplastové) - Tvarovky celoplastové - 73.2016, 73.2020, 73.2516, 73.2520, 73.3216, 73.3220, 73.4016, 73.4020 (tvarovky).
Tvarovky celoplastové - 73.2016, 73.2020, 73.2516, 73.2520, 73.3216, 73.3220, 73.4016, 73.4020
D [mm] |
B [mm] |
C [mm] |
V [„] |
||||
20 | 65 | 250 | 1/2 | 73.2016 | 10 | 200 | 0.040 |
20 | 65 | 250 | 1/2 | 73.2020 | 10 | 200 | 0.045 |
25 | 70 | 255 | 3/4 | 73.2516 | 10 | 100 | 0.060 |
25 | 70 | 255 | 3/4 | 73.2520 | 10 | 100 | 0.065 |
32 | 87 | 280 | 1 | 73.3216 | 5 | 50 | 0.100 |
32 | 87 | 280 | 1 | 73.3220 | 5 | 50 | 0.120 |
40 | 85 | 280 | 5/4 | 73.4016 | 5 | 20 | 0.160 |
40 | 85 | 280 | 5/4 | 73.4020 | 5 | 20 | 0.185 |

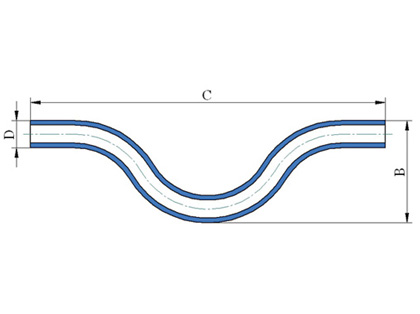

A - hĺbka naváracieho priemeru,
B - vzdialenosť od stredu,
C - celková dĺžka,
D - navárací priemer
G, V - veľkosť závitu,
R - rozteč,
t - hrúbka steny
- číslo výrobku,
- balenie malé (ks),
- balenie veľké (ks),
- hmotnosť (kg),
- farba
