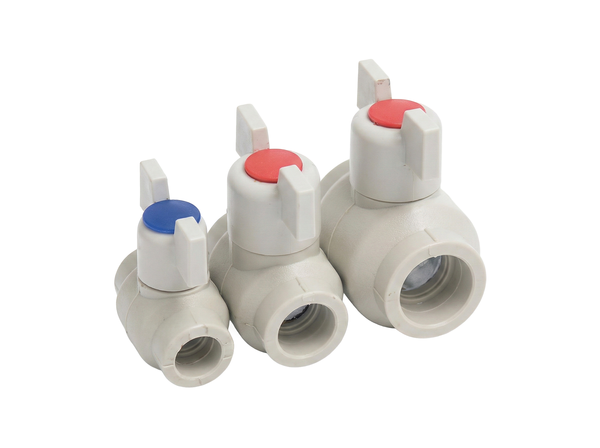

Guľový kohút s motýlikom
Kohúty - 66.2020 M, 66.2525 M, 66.3232 M
| D [mm] |
A [mm] |
B [mm] |
C [mm] |
V [„] |
 |
 |
 |
 |
| 20 | 14,5 | 55 | 60 | 1/2 | 66.2020 M | 20 | 100 | 0.132 |
| 25 | 16 | 67 | 68 | 3/4 | 66.2525 M | 10 | 50 | 0.174 |
| 32 | 18 | 70 | 80 | 1 | 66.3232 M | 10 | 30 | 0.286 |

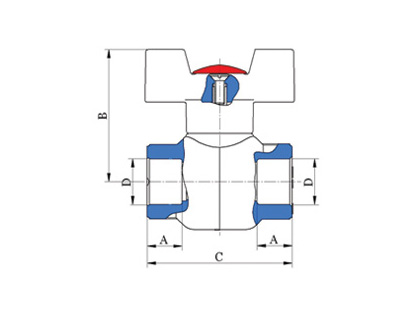

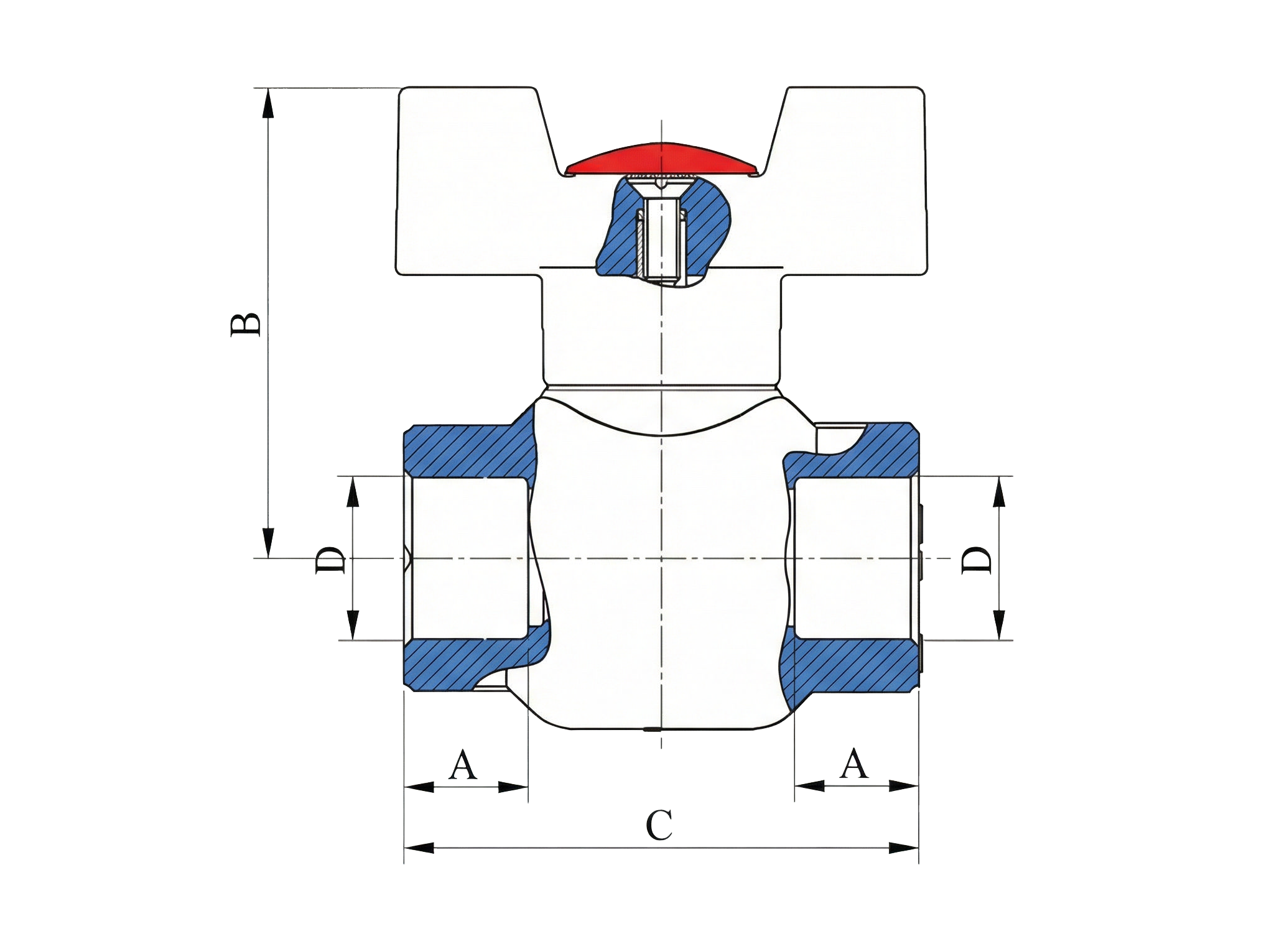

A - hĺbka naváracieho priemeru,
B - vzdialenosť od stredu,
C - celková dĺžka,
D - navárací priemer
G, V - veľkosť závitu,
R - rozteč,
t - hrúbka steny
- číslo výrobku,
- balenie malé (ks),
- balenie veľké (ks),
- hmotnosť (kg),
- farba
